使用说明：

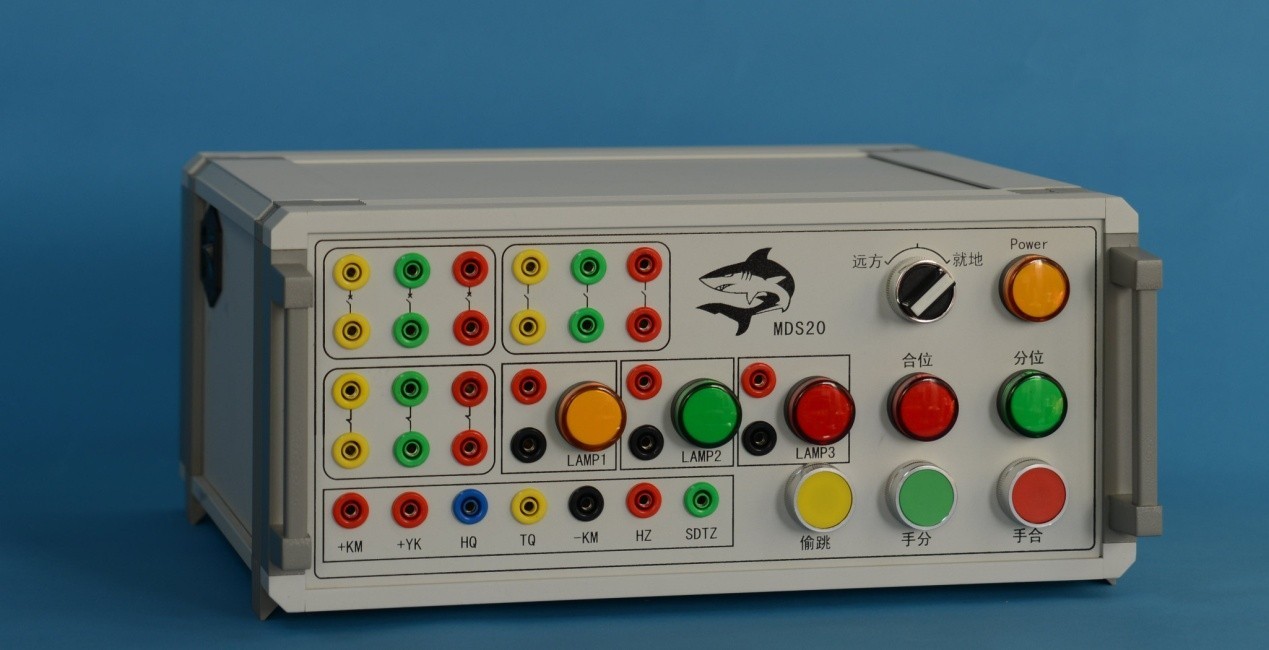

1、左上角三个方块区域内为模拟断路器的位置触点（空接点），区域一为3个可带负载（最大20A）的常开触点；区域二为3个普通常开触点；区域三为3个普通常闭触点。多个辅助触点用于需要开关多个分合位位置信息的场合。
2、中间部分三个方块区域（区域四、五、六）内为信号指示灯，用于接引微机保护的开出信号（空接点），当微机保护的信号继电器吸合时则灯亮，用于测试继电保护的输出端口。
3、 右上角黑色转换开关为远方就地开关，当转换开关处于中间位置时，+KM、+YK都不带电；当转换开关处于远方位置时，+YK带220V AC电，+KM不带电；当转换开关处于就地位置时，+KM带220V AC电，+YK不带电。
4、 右上角黄色指示灯为电源指示灯，当模拟断路器通电时则灯亮。
5、 最右侧的绿、红灯为合位灯、分位灯，当模拟断路器处于合闸位置时绿色合位灯亮；当模拟断路器处于分闸位置时红色分位灯亮。
6、 区域七内的接口中，+KM接微机保护的控制母线正电源入口，+YK作用类似，HQ接微机保护的合闸线圈继电器出口，TQ接微机保护的跳闸线圈继电器出口，-KM接微机保护的控制母线负电源入口，HZ和SDTZ跟我们微机保护的操作回路端子对应，分别是合闸和手动跳闸，若没有操作回路可将HQ、HZ短接，SDTZ、TQ短接，以实现断路器手动分合闸。
7、右下角红绿按钮即手动分合闸按钮。黄色按钮为偷跳按钮，用于重合闸试验就是按下后造成开关在合后位，而断路器位置处于分位的效果，依次产生不对应启动信号。
